UNE 207017 - SERIE CERTIFICADA AENOR - ELECTROSOLDADAS -

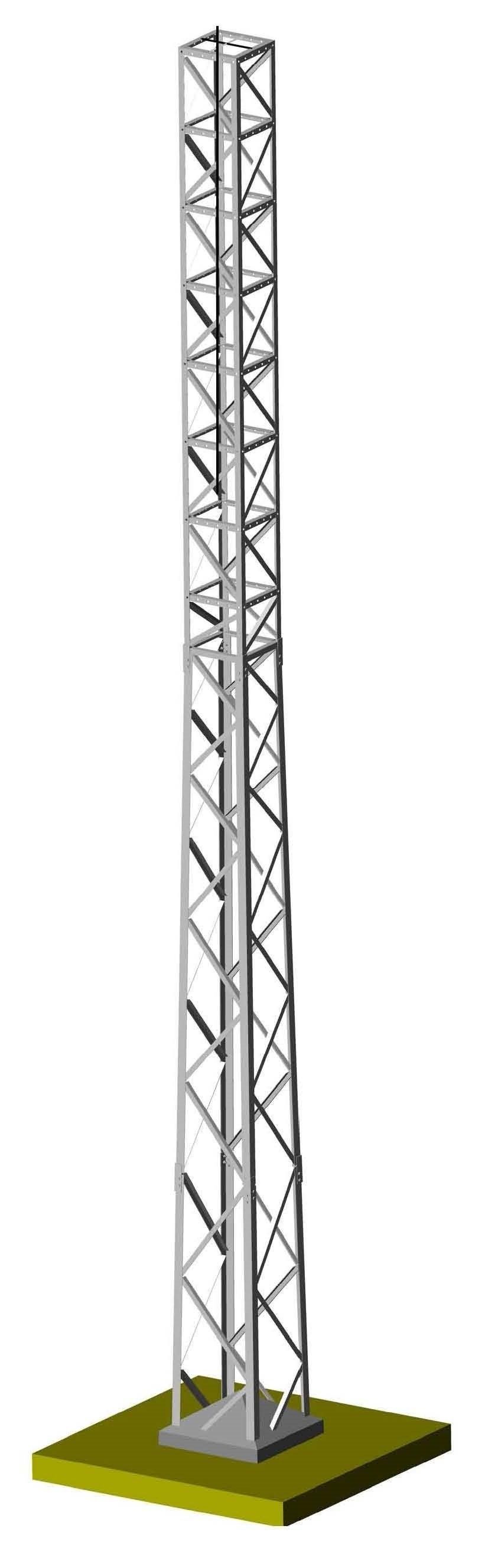

Estas torres constan de una cabeza prismática y un fuste troncopiramidal de secciones cuadradas.

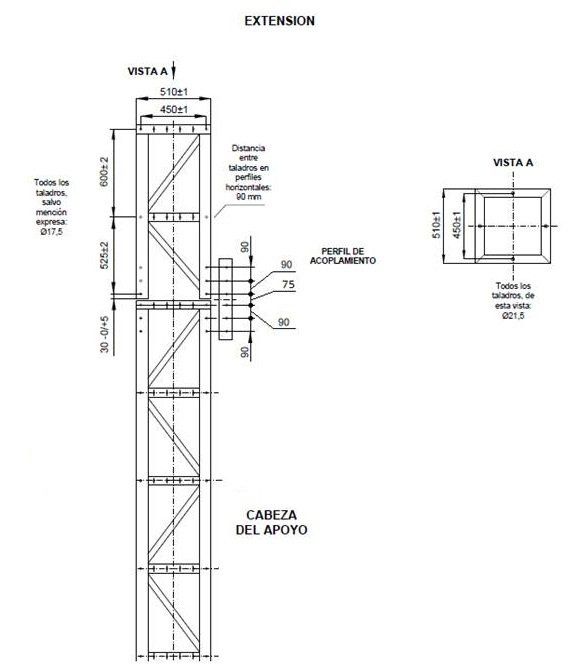

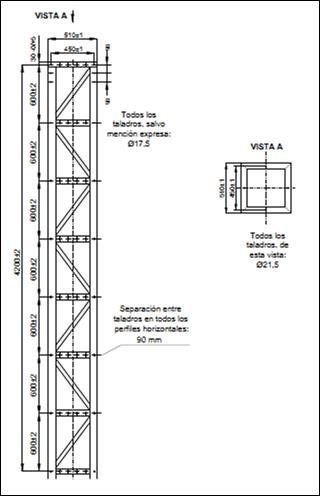

La cabeza y fuste será electrosoldada en tramos no superiores a 6500 mm. Ambas partes será formada por montantes de angulares de alas iguales unidos entre sí por una celosía sencilla soldada con una dimensión mínima de 4200 mm para la cabeza. Esta cabeza puede alargarse  600 mm, 1200 mm o 1800 mm según necesidad de cliente o extenderse en tramos de 1200 mm según algunas compañías distribuidoras. Estas extensiones, no están contempladas en la norma UNE 207017:2010 aunque en nuestro catálogo podrá verificar como afecta a la estructura el acople o recrecimiento de la cabeza.

La manera de designar estas torres es bastante simple:

Por medio de cuatro grupos de siglas y números. Éstas, dispuestas en el orden indicado a continuación, tendrán el significado siguiente:

-      la sigla C, indicativa de celosía

-      cifras que expresan en daN, la carga nominal del apoyo (En)

-      cifras que expresan la altura en metros del apoyo

-      sigla que expresan si el fuste es soldado ( S )

         Ejemplo: C4500-22S

La designación corresponde a un apoyo metálico de celosía de 4500 daN de esfuerzo nominal, 22 metros de altura total y fuste soldado.

POSTEMEL,S.L. es pionera en el desarrollo de esta serie apoyos consiguiendo :

Facilidad de montaje.

• Reducción considerable en la necesidad de mano de obra de montaje.
• Reducción de pérdida de barras sueltas por robo o extravío al no existir piezas pequeñas.
• Almacenaje en las proximidades de su instalación en campo al ser difícil su robo.
• Imposible sustracción de las diagonales instaladas en la torre al no ser atornilladas.
• Al contener una infinidad inferior de tornillos, ahora un considerable tiempo de terminación final.

Este producto se encuentra ensayado y certificado por  AENOR  con código 072/000014.

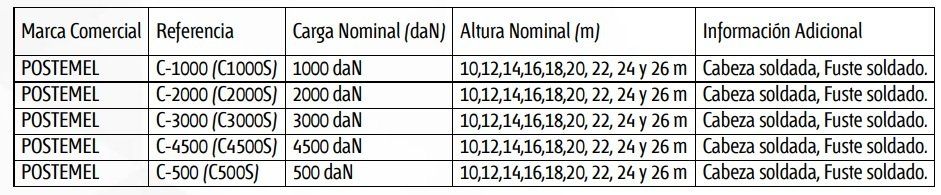

Además de las alturas que se indican en la norma UNE-207017, fabricamos torres de la misma serie en otras alturas bajo petición de cliente.

Notas aclaratorias importantes :

Todos los tornillos de cualquier serie deben ser graneteados o deteriorada la rosca, para que una vez ensamblada la torre, se evite que estos puedan desprenderse y/o aflojarse la tuerca debido a vibraciones.

El esfuerzo de las torres está calculado en cabeza, según establece la norma UNE 207017, por lo que para la utilización de armados en bóveda u otros donde el esfuerzo se situé por encima de la cabeza, debe de estudiarse para cada caso particular. En nuestro catálogo, podrá encontrar estos datos técnicos del producto. Estos esfuerzos varían según modelo y fabricante.

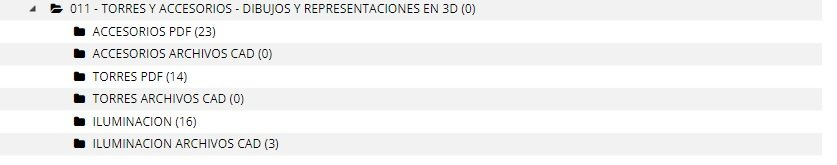

En la zona de descargas podrá encontrar planos en CAD y pdf muy útiles para sus proyectos. Bloques ( árboles, elementos constructivo, etc ) bloques de aparamenta ( seccionadores, aisladores, .. ), torres metálicas, postes de hormigón, montajes, excavaciones, etc.

UNE 207017 - SERIE CERTIFICADA AENOR - ATORNILLADAS -

Estas torres constan de una cabeza prismática y un fuste troncopiramidal de secciones cuadradas.

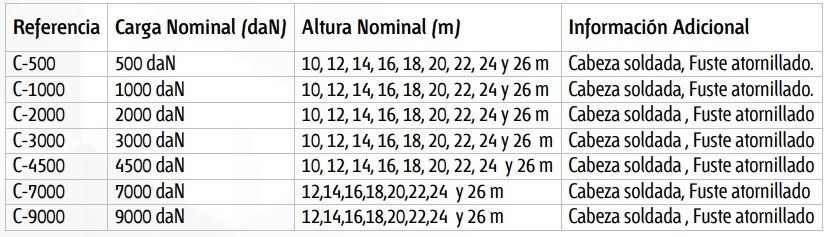

La cabeza será electrosoldada y el fuste será suministrado en barras sueltas no superiores a 6500 mm. Ambas partes será formada por montantes de angulares de alas iguales unidos entre sí por una celosía sencilla soldada con una dimensión mínima de 4200 mm para la cabeza. Esta cabeza puede alargarse  600 mm, 1200 mm o 1800 mm según necesidad de cliente o extenderse en tramos de 1200 mm según algunas compañías distribuidoras. Estas extensiones, no están contempladas en la norma UNE 207017:2010 aunque en nuestro catálogo podrá verificar como afecta a la estructura el acople o recrecimiento de la cabeza.

La manera de designar estas torres es bastante simple:

Por medio de cuatro grupos de siglas y números. Éstas, dispuestas en el orden indicado a continuación, tendrán el significado siguiente:

-      la sigla C, indicativa de celosía

-      cifras que expresan en daN, la carga nominal del apoyo (En)

-      cifras que expresan la altura en metros del apoyo

-      sigla que expresan si el fuste es atornillado en piezas sueltas  ( A )

         Ejemplo: C7000-22A

La designación corresponde a un apoyo metálico de celosía de 7000 daN de esfuerzo nominal, 22 metros de altura total y fuste atornillado

Este producto se encuentra ensayado y certificado por  AENOR  con código 072/000036.

Además de las alturas que se indican en la norma UNE-207017, fabricamos torres de la misma serie en otras alturas bajo petición de cliente.

Notas aclaratorias importantes :

Todos los tornillos de cualquier serie deben ser graneteados o deteriorada la rosca, para que una vez ensamblada la torre, se evite que estos puedan desprenderse y/o aflojarse la tuerca debido a vibraciones.

Estas torres no se trasladan a obra pre-montadas puesto que el volumen de transporte es muy superior al de las torres electrosoldadas y aumenta el número de camiones. Puesto que finalmente el graneteado de las torres debe ser una vez instalada, no hay ahorro económico de tiempo y mano de obra.

El esfuerzo de las torres está calculado en cabeza, según establece la norma UNE 207017, por lo que para la utilización de armados en bóveda u otros donde el esfuerzo se situé por encima de la cabeza, debe de estudiarse para cada caso particular. En nuestro catálogo, podrá encontrar estos datos técnicos del producto. Estos esfuerzos varían según modelo y fabricante.



En la zona de descargas podrá encontrar planos en CAD y pdf muy útiles para sus proyectos. Bloques ( árboles, elementos constructivo, etc ) bloques de aparamenta ( seccionadores, aisladores, .. ), torres metálicas, postes de hormigón, montajes, excavaciones, etc.

Serie ONSE 46.22

Esta serie de apoyos fueron diseñados en su día por Compañía Sevillana de Electricidad quedando hoy en día en desuso su utilidad desde la aparición de las normas R.U. ( Recomendación Unesa ) que ha dado lugar a la actual norma UNE-207017.

El motivo de su incorporación en esta web sirve de ayuda para su posible identificación en campo, para una verificación de esfuerzos ante diversas modificaciones de la línea existente o por un posible reemplazo por alguna incidencia.

Estos apoyos constan de una cabeza prismática y un fuste troncopiramidal de secciones cuadradas. La configuración de estos apoyos solo es posible para Tresbolillo o Doble circuito siendo la distancia entre conductores de 2.5 m.

Su denominación es bastante sencilla.

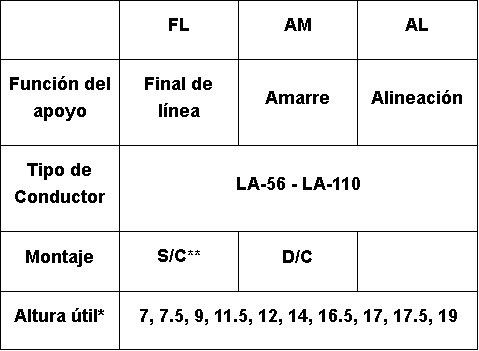

Función del apoyo - Tipo de conductor - Montaje Simple o Doble – Altura útil*

*  Altura desde el suelo a la cruceta inferior ( No existe todas las alturas para cada  )
**  Si fuese S/C no se indicará nada en su denominación

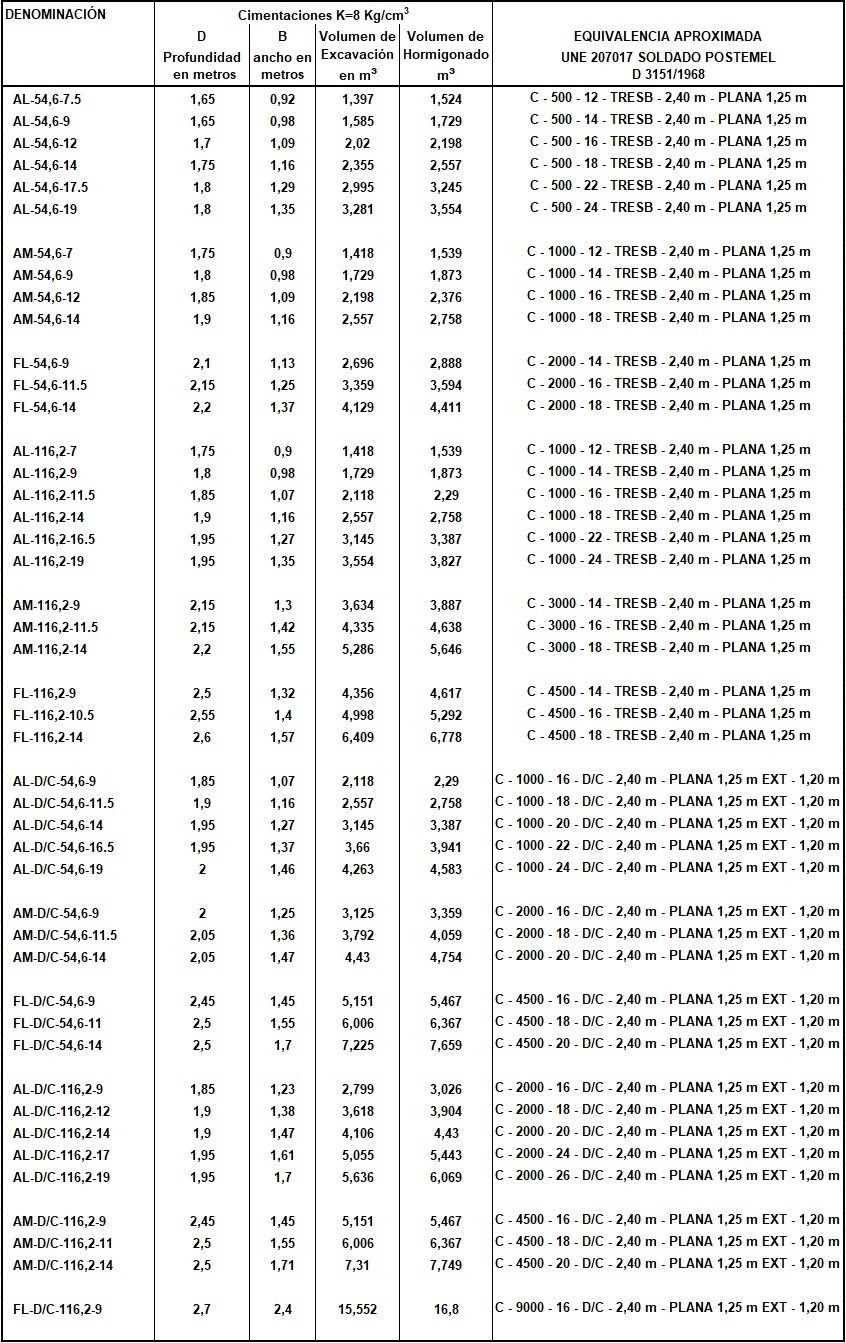

Tabla de apoyos serie ONSE (Monobloques):

Serie UEF

Esta serie de apoyos fueron diseñados en su día por UNION FENOSA quedando hoy día en desuso su fabricación.

El motivo de su incorporación en esta web sirve de ayuda para su posible identificación en campo, para una verificación de esfuerzos ante diversas modificaciones de la línea existente o por un posible reemplazo por alguna incidencia.

Estos apoyos constan de una cabeza prismática de y un fuste troncopiramidal de secciones cuadradas.

Su denominación es bastante sencilla. Costa de 3 grupos de siglas y números

1º grupo - UEF - Compañía eléctrica

2º grupo  - 150 / 175 / 200 / 225 - Altura libre en decímetros

3º grupo -  29 - 50 - 62 - 97 - 125 - Esfuerzo

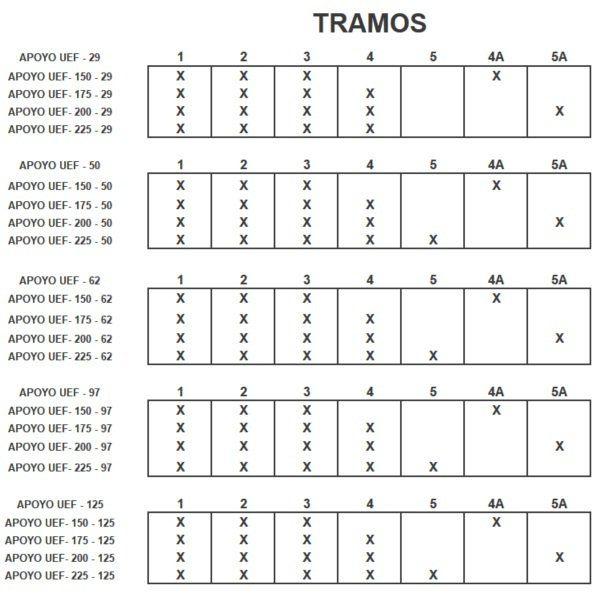

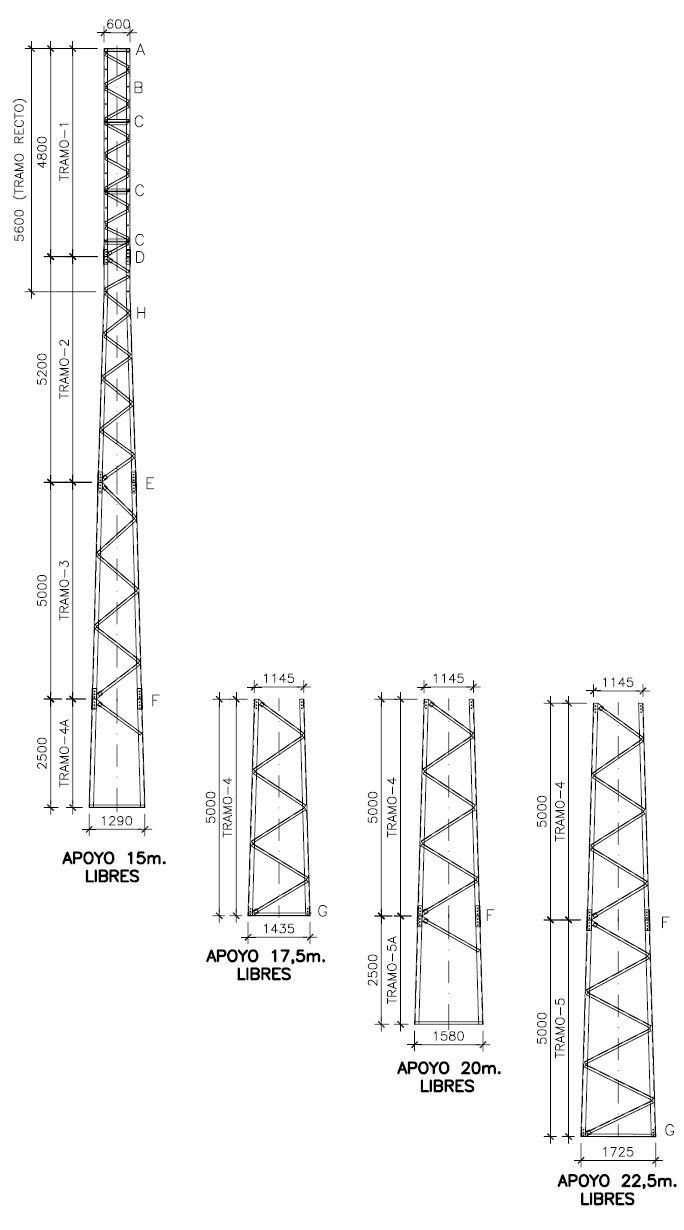

A continuación se muestra todas las torres de esta sería así como los tramos que la componen.

Armados o crucetas para E-Distribución Redes eléctricas

Según normas particulares y condiciones técnicas y de seguridad de la empresa distribuidora de energía E-Distribución Redes eléctricas  ( Endesa Distribución ), las crucetas a adoptar para sus líneas serán tipo semicruceta atirantada, cruceta bóveda o tresbolillo tipo canadiense, ajustándose siempre a los criterios establecidos en la norma GE AND00102 APOYOS Y ARMADOS DE PERFILES METALICOS PARA LINEAS DE MT HASTA 30 kV AND001 8ª Edición Marzo 2017 o posterior.

La longitud será de 1.5, podrán montarse con una separación entre ellas de 1.20 ó 1.80 m para un solo circuito, y a 1.80 m para dos circuitos. Cuando se precise mayor longitud podrán utilizarse crucetas de 2.0 m. Caso de instalarse extensiones en la cabeza de 1,20 m, la separación entre ellas podrá ser de hasta 2,40 m.

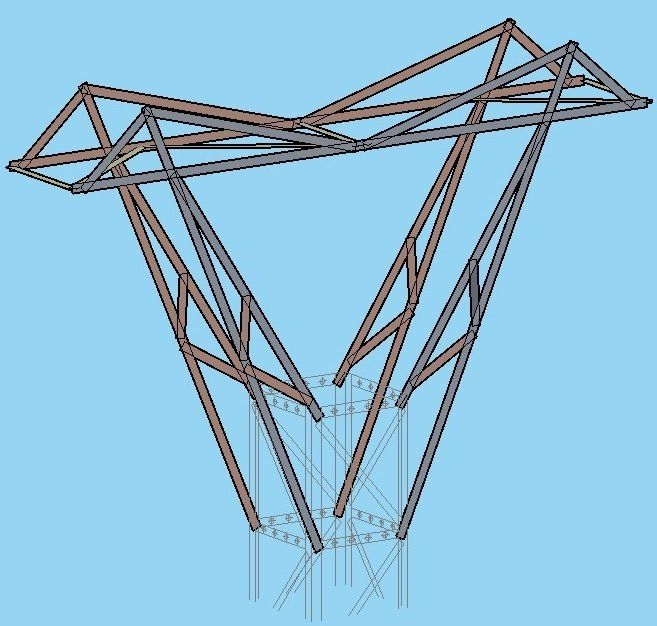

Los esfuerzos teóricos de cálculo, a la hora de la elección de una torre con cruceta bóveda, debe de tomarse a la altura de la sujeción de los conductores. Dado que la cruceta bóveda es una extensión del apoyo, el esfuerzo en la parte superior de la misma no es el esfuerzo nominal del apoyo. Este esfuerzo es bastante inferior, por lo que el fabricante debe de aportar estos datos para elegir el apoyo adecuado.

Estas crucetas pueden verse influenciada por otros elementos externos a la hora de decidir por ellas, Decretos o Reales Decretos aplicados a la avifauna, zonas de nevadas extremas, etc. que hacen preguntarse la necesidad de utilizar otras más apropiadas para mantener mayor distancias, evitar pose de las aves pero no anidación, etc. y siempre con el consentimiento de los técnicos de compañía y medioambiente.

Armados o crucetas para  Redes Eléctricas Inteligentes

Según normas N.I. de Iberdrola las crucetas a adoptar para sus líneas cumplirán :

Crucetas rectas y semicrucetas para líneas aéreas de tensión nominal hasta 20 kV
NI 52.31.02 : Incluyen crucetas atirantadas y planas

Crucetas bóveda de alineación para apoyos de líneas eléctricas aéreas de tensión nominal hasta 20 kV
NI 52.30.22 : Bóvedas para apoyos de hormigón

Crucetas bóveda de ángulo y anclaje para apoyos de perfiles metálicos de líneas eléctricas aéreas de tensión nominal hasta 20 kV
NI 52.31.03 : Bóvedas para torres norma UNE 207017

Crucetas especiales para la protección de la avifauna para líneas aéreas de alta tensión

NI_52_59_04 : Crucetas avifauna para líneas aéreas de AT

Los esfuerzos teóricos de cálculo, a la hora de la elección de una torre con cruceta bóveda, debe de tomarse a la altura de la sujeción de los conductores. Dado que la cruceta bóveda es una extensión del apoyo, el esfuerzo en la parte superior de la misma no es el esfuerzo nominal del apoyo. Este esfuerzo es bastante inferior, por lo que el fabricante debe de aportar estos datos para elegir el apoyo adecuado.

Estas crucetas pueden verse influenciada por otros elementos externos a la hora de decidir por ellas, Decretos o Reales Decretos aplicados a la avifauna, zonas de nevadas extremas, etc. que hacen preguntarse la necesidad de utilizar otras más apropiadas para mantener mayor distancias, evitar pose de las aves pero no anidación, etc. y siempre con el consentimiento de los técnicos de compañía y medioambiente.

Armados o crucetas para torres Unión Fenosa o Energy

Según normas particulares de la empresa distribuidora Unión Fenosa, las crucetas a adoptar para sus líneas serán las diseñadas íntegramente por la propia compañía.

Estas son algunas de las crucetas utilizadas por compañía para apoyos norma UNE 207017, apoyo de hormigón o apoyos UEF.
