Iluminación

Torres para iluminación de pequeñas y grandes superficies

TORRES PARA ILUMINACIÓN DE GRANDES SUPERFICIES

Las torres para la instalación de proyectores habitualmente, son electrosoldadas a tramos ( según altura ) y de fácil montaje, las cuales conllevan una reducción considerable de la mano de obra, errores en montaje o robos.

Los diseños estándares, parten desde postes de presillas de altura reducida y limitación en el número de proyectores, hasta torres de celosías de 30 m libres y un número máximo de 30 proyectores. Igualmente, nuestro departamento desarrolla torres acorde a la necesidad requerida.

Las torres de celosía se componen de fuste tronco piramidal, con escalera de acceso por el interior prevista para la incorporación de línea de vida, plataformas de descanso según R.D. 486/1997 de 14 de abril, trampillas y acceso a la plataforma superior sin necesidad de desabrochar el enganche de la guía o línea de vida.

La plataforma superior puede ser cuadrada, rectangular, hexagonal, etc, según el número de proyectores, disposición, necesidad y orientación de los mismos.

Las torres estandarizadas se calculan para vientos de 120 km/h* y 160 km/h* y coeficiente de seguridad 2,5 según ITC-BT-9 de R.D. 842/2002 de 2 de Agosto.

Velocidad	120 km/h	120 km/h	120 km/h	120 km/h	120 km/h	160 km/h	160 km/h	160 km/h	160 km/h
Modelo	TIAII	TIAIII	TIAIV	TIBI	TIBII	TIAY	TIBYI	TIBYII	TICY

TORRES PARA ILUMINACIÓN DE PEQUEÑAS SUPERFICIES

La instalación de proyectores para iluminación de pequeñas superficies habitualmente son realizadas con postes de presillas, puesto que son de baja altura y el número de los proyectores son pocas unidades.

Las postes de presillas se componen de un fuste tronco piramidal de montantes de alas iguales y unidos entre si por chapas denominadas presillas.

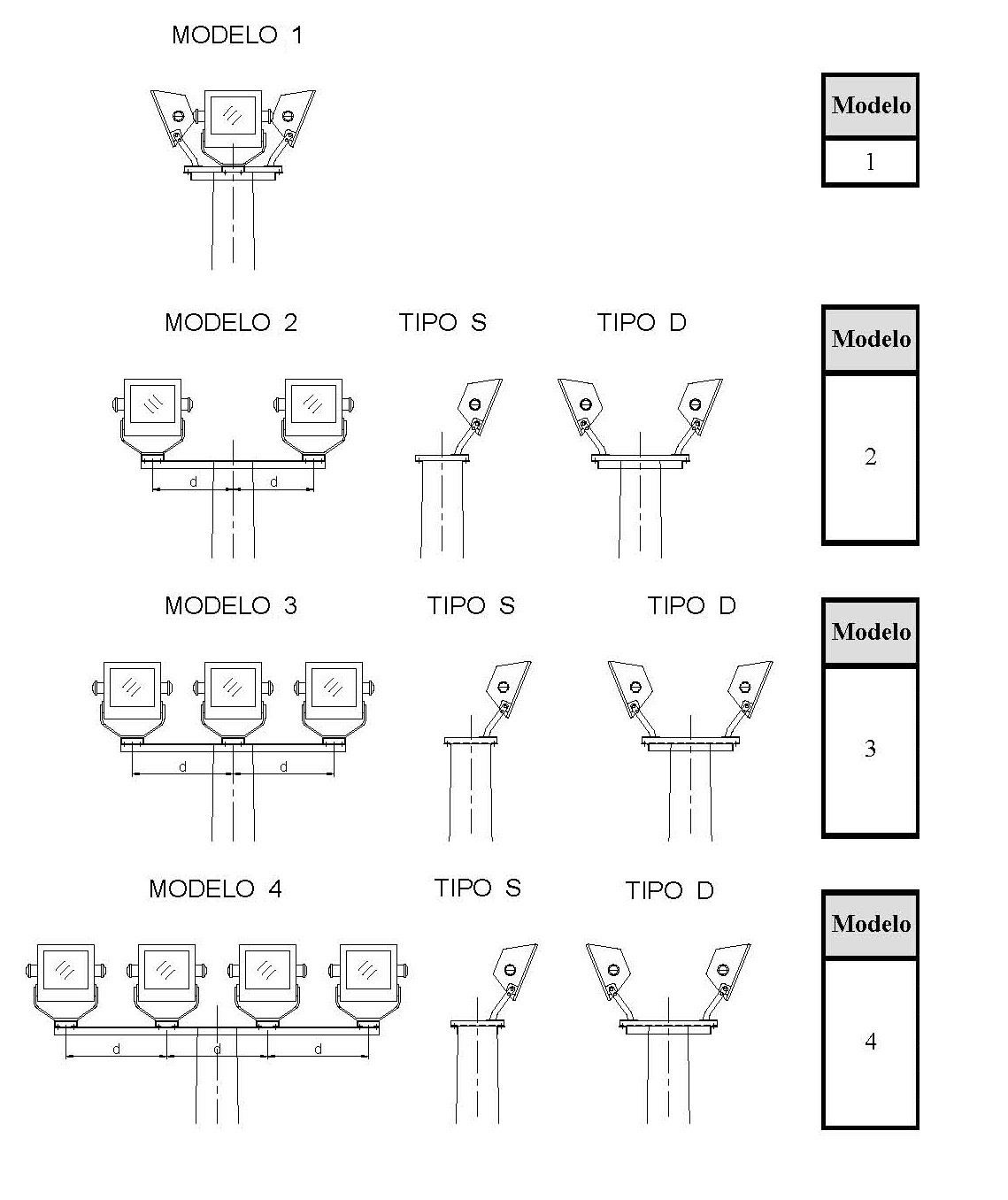

En este caso, debido a los esfuerzos de las torres y a su morfología, estas torres no llevarán plataforma ni escaleras, utilizando para la instalación de los proyectores, soportes o crucetas donde se le permitirá el giro del proyector a la derecha y a la izquierda en aproximadamente 30º.

También existe la posibilidad de la instalación de proyectores con varios soportes a diferentes alturas, pudiendo incrementar el número de proyectores en un solo poste.
